JFE耐磨钢板EVERHARD的折弯加工

  JFE 钢铁从 1955 年开始在日本国内率先生产耐磨钢板“EVERHARD”。从此,EVERHARD 产品在产业机械以及土木建筑机械、矿山机械以及农业机械等领域得到广泛应用。当前,EVERHARD 已被视为实现客户满意度不可缺少的产品。

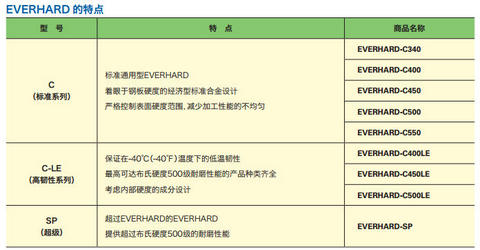

everhard特点

为了高质量地完成折弯加工

  本文总结了有关折弯半径、温度、加工速度等折弯加工条件和表面形状等基本方面的加工指南,旨在安全、经济、放心地进行 EVERHARD 的加工。

  耐磨钢板与一般的结构用钢板相比,强度和硬度较高,延伸率较低,因此在进行折弯加工时,对折弯半径以及切断面的质量等需要选择适当的折弯加工条件。折弯加工是采用机械加压至钢板的屈服点以上,通过加工产生塑性变形使形状发生变化,加工时在钢板外表面产生的加工变形随着板厚的增加和折弯半径的减小而增大。作用于钢板外表面的加工变形超过钢板的允许变形限值时将发生折弯裂纹,钢板的机械特性、折弯方向、板材宽度、端面及表面状况以及加工温度等对是否会发生折弯裂纹将产生影响。

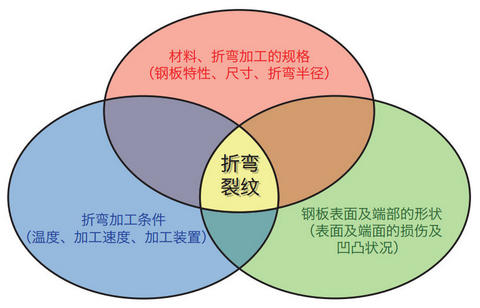

  发生折弯裂纹的条件模式如下图所示。钢板自身的特性、进行折弯加工的尺寸和折弯半径以及钢板表面及端面的形状、折弯加工的环境等也会造成影响。

  按不同要因将一般性注意事项进行整理如下页所示。

折弯裂纹

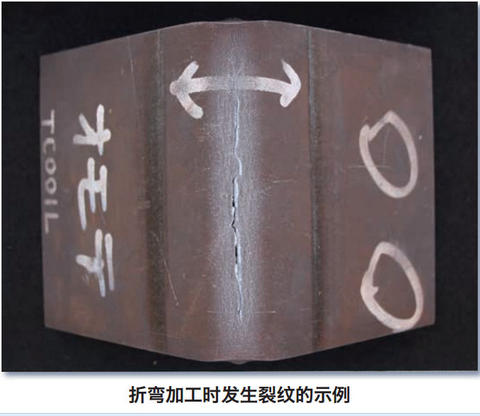

折弯示例

折弯加工时的检查项目

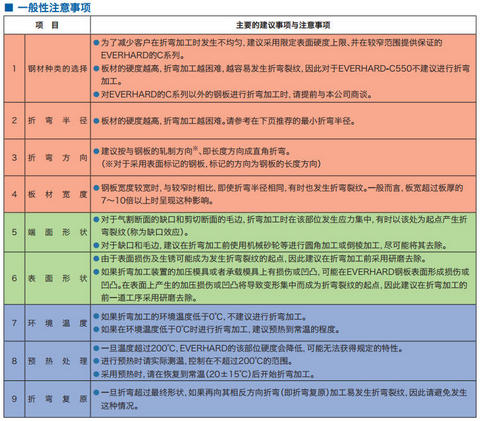

一般性注意事项

最小折弯半径指南

  对 EVERHARD 的折弯加工推荐的最小折弯半径(曲率)因钢材的等级和折弯方向而有所不同。最小折弯半径的指南如下表所示。

最小折弯半径

   ※ 推荐的最小折弯半径是各等级的 EVERHARD 不发生裂纹的折弯半径限值的大致标准。例如,将板厚为 20mm 的EVERHARD-C400 按与轧制方向成直角折弯时,根据上表,3.5×20 = 70mm,因此请选择大于该半径的折弯半径。

金属材料折弯试验方法
